生产电子级石英砂的工艺流程是怎样的？

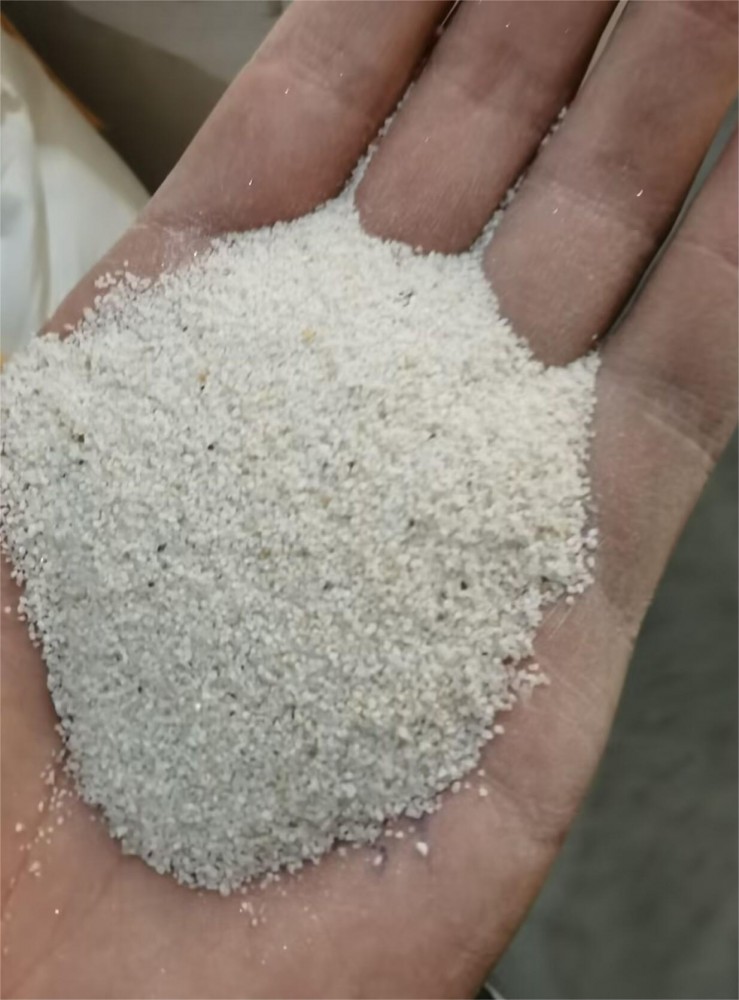

电子级石英砂的生产工艺流程较为复杂，通常包括以下主要步骤：  原矿筛选 挑选优质矿石：电子级石英砂对纯度要求极高，首先要选取二氧化硅含量高、杂质含量低的石英矿石，如水晶、脉石英等。一般要求原矿中二氧化硅含量在99%以上，且铁、铝、钙、镁等杂质元素含量极低。

初步分拣：通过人工或机械手段，去除原矿中的明显杂质，如泥土、岩石、木屑等。 破碎与磨矿 粗碎：采用颚式破碎机等设备，将原矿进行初步破碎，使其粒度减小至20 - 50mm左右，以便后续进一步加工。 中碎和细碎：使用圆锥破碎机、反击式破碎机等设备，将粗碎后的矿石进一步破碎至5 - 10mm。然后通过球磨机、棒磨机等进行磨矿，将矿石磨成细粉，粒度一般达到200目至325目左右。 磁选 弱磁选：利用弱磁场磁选设备，去除矿石中的强磁性矿物，如磁铁矿等。这些强磁性矿物在后续加工过程中可能会引入杂质，影响石英砂的纯度。 强磁：采用强磁场磁选设备，进一步去除矿石中的弱磁性杂质，如赤铁矿、褐铁矿、钛铁矿等。通过调整磁场强度和磁选时间，尽可能地降低磁性杂质的含量。 浮选 添加药剂：向磨矿后的矿浆中加入特定的浮选药剂，如捕收剂、起泡剂、调整剂等。捕收剂能选择性地吸附在石英表面，使其具有疏水性；起泡剂则能产生大量稳定的气泡；调整剂用于调节矿浆的pH值和其他性质，以提高浮选效果。 - **浮选分离**：在浮选机中，通过搅拌和充气，使吸附了捕收剂的石英颗粒附着在气泡上，随气泡上浮到矿浆表面，形成泡沫层，刮出泡沫层即可实现石英与其他杂质的分离。 酸浸 选择酸液：通常采用盐酸、硫酸、氢氟酸等强酸作为浸出剂。盐酸可有效去除铁、铝等金属杂质；氢氟酸能与二氧化硅中的杂质形成可溶性氟化物，从而达到去除杂质的目的。 浸出反应：将经过磁选和浮选后的石英砂放入耐酸反应釜中，加入适量的酸液，在一定温度和搅拌条件下进行浸出反应。反应时间一般为2 - 8小时，温度控制在40 - 80℃左右，具体条件根据矿石性质和杂质含量进行调整。 洗涤除酸：酸浸反应结束后，通过多次水洗或采用压滤机进行固液分离，将石英砂中的酸液和溶解的杂质去除，直至石英砂的pH值达到中性或接近中性。 温熔炼 装炉熔炼：将酸浸后的石英砂装入高温熔炉中，如电阻炉、电弧炉等。在高温下，石英砂中的杂质会发生挥发、氧化、还原等反应，进一步降低杂质含量。 - **控制温度和时间**：熔炼温度一般在1600 - 1800℃之间，熔炼时间为2 - 6小时。高温可以使石英砂中的杂质充分反应并挥发，同时也能使石英砂的晶体结构更加稳定，提高其纯度和质量。 冷却出炉：熔炼结束后，让熔炉自然冷却或采用风冷、水冷等方式快速冷却，然后将熔炼后的石英砂取出。 分级与包装 粒度分级：采用振动筛、水力旋流器、气流分级机等设备，对高温熔炼后的石英砂进行粒度分级，根据不同的电子应用领域需求，将其分成不同粒度规格的产品，如10 - 20μm、20 - 50μm等。 检测包装：对分级后的电子级石英砂进行严格的质量检测，包括纯度、粒度分布、杂质含量等指标的检测。检测合格后，采用密封包装，防止在运输和储存过程中受到污染。
